パワーサイクル試験前後のAlワイヤー断面EBSD解析
事例紹介
パワーデバイス関連 事例
事例6 | パワーサイクル試験前後のAlワイヤー断面EBSD解析

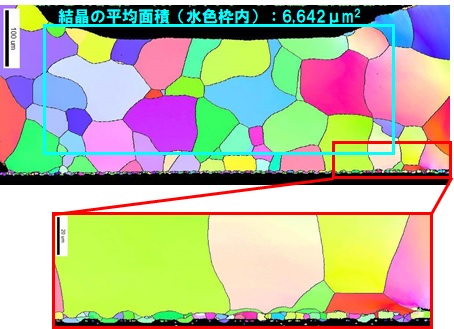

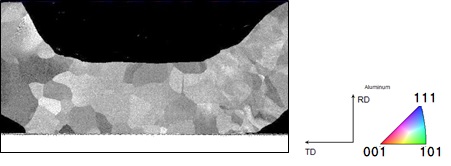

初期

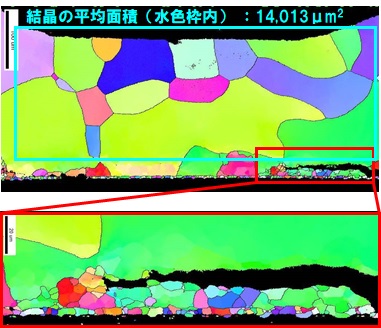

試験後
・Al結晶は試験によって全体的に粗大化。(平均面積 6,642μm2 → 14,013μm2)
・試験によってAlワイヤー接合部の端部に亀裂が生じ、電極側に追従したAlワイヤーの結晶が微細化。
