事例4 | LEDデバイスの解析技術
構造確認から不具合モード解析まで一貫して対応します

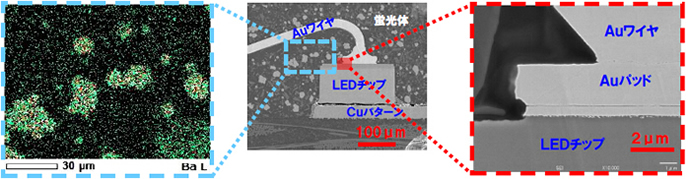

パッケージ構造の断面解析(FE-SEM観察 → EDX分析)
③蛍光体のEDX元素マッピング
②断面SEM像
②ワイヤ接合部の拡大SEM像
光学像
①X線像
非破壊解析
①X線透過観察
→ ワイヤボンディング破断確認
イオンビーム断面加工
②SEM観察
→ 接合部状態確認
③EDX分析
→ 蛍光体の成分および
分布状態確認
素子発光層の断面構造解析(FIBサンプリング → STEM-EDX分析)
AlAsとGaAsが
約90nmピッチで
15層積層されて
いることを確認
発光層のSTEM像
発光層のSTEM-EDX元素マッピング
基板AgめっきPad部変色原因調査(XPS分析、TOF-SIMS分析)
変色Padの
光学像
XPS:(ワイド) Ag以外にC,O,Si,S,Clを検出
(ナロー) Sは主に硫化銀として存在

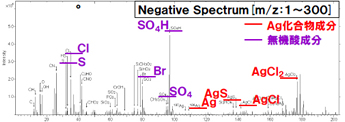

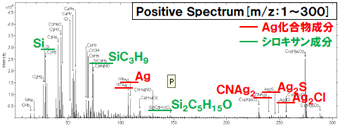

TOF-SIMS:Agは硫化銀・塩化銀・アミン塩として存在し、有機物としてシロキサン成分を確認
<
