事例34 | 市販酸化物系全固体電池の断面解析

市販酸化物系全固体電池の断面解析をおこない、
構造/構成材料を調査しました。

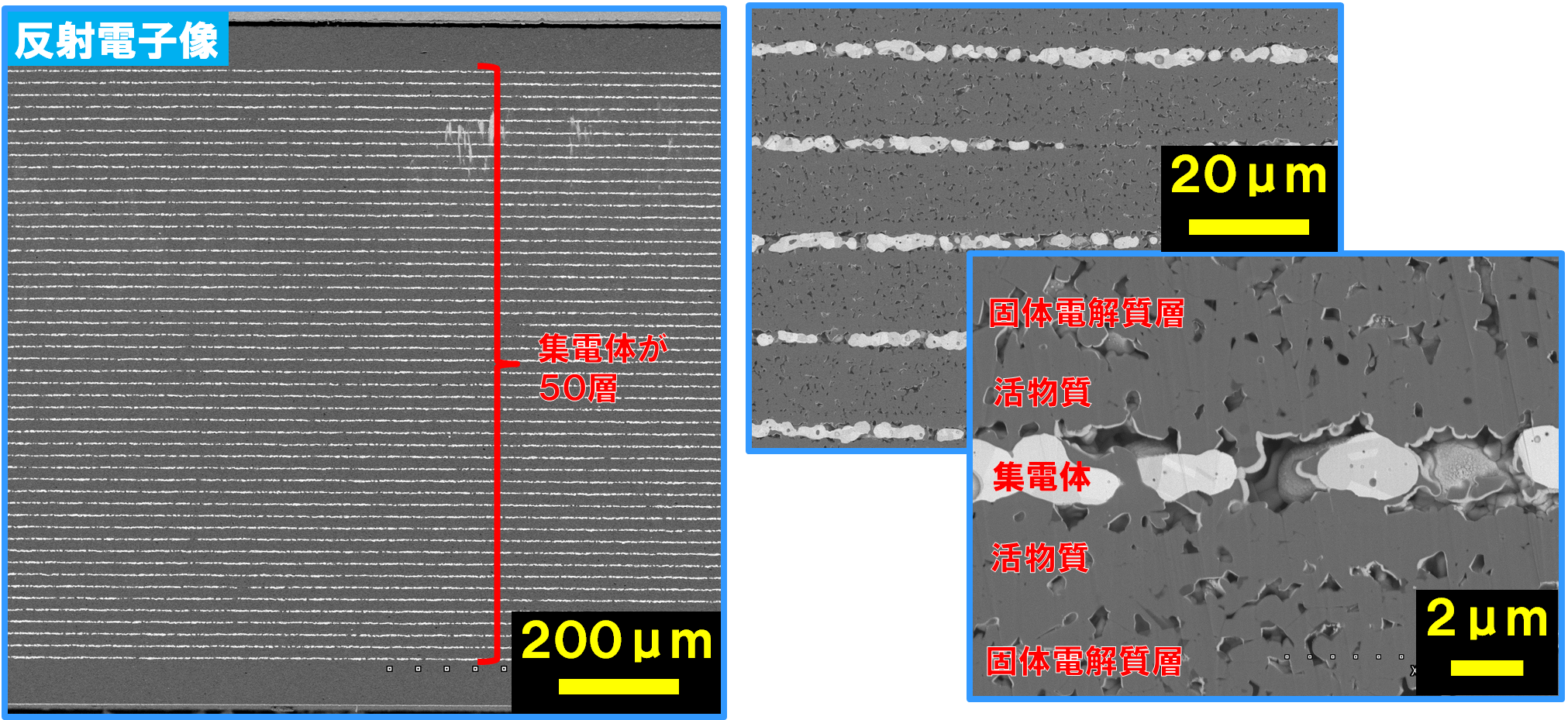

断面SEM観察結果

断面SEM観察結果 反射電子像

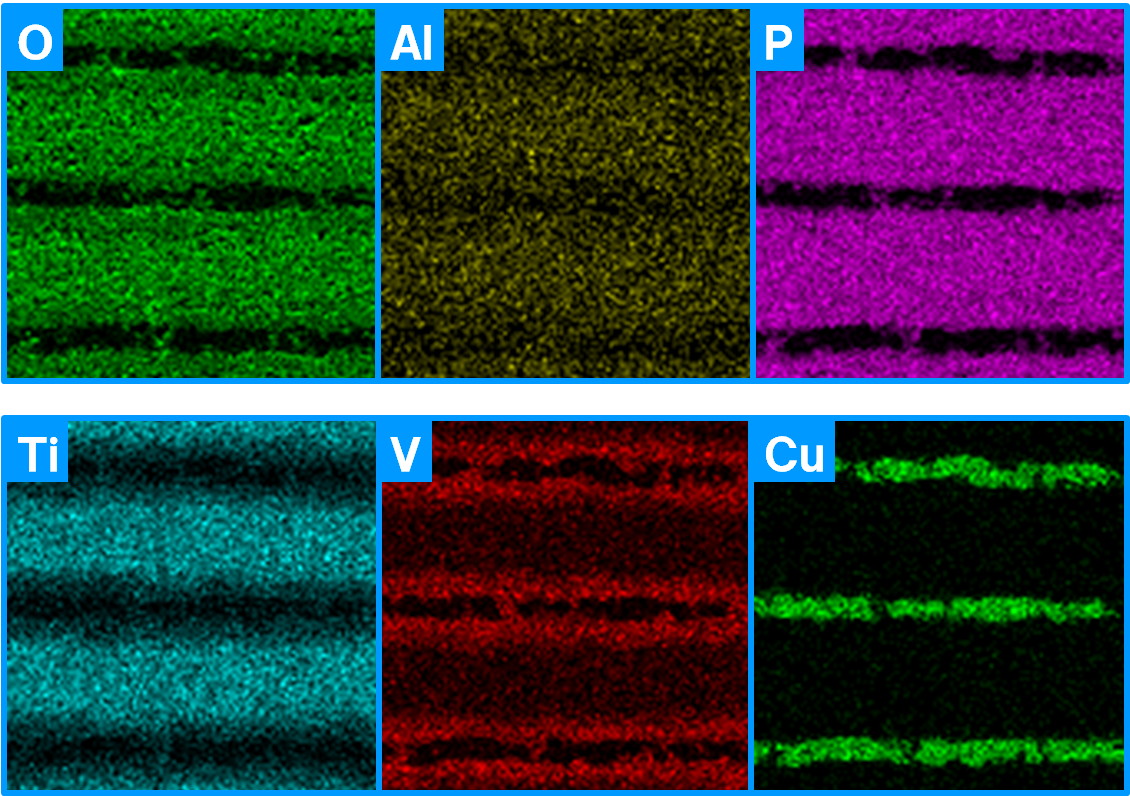

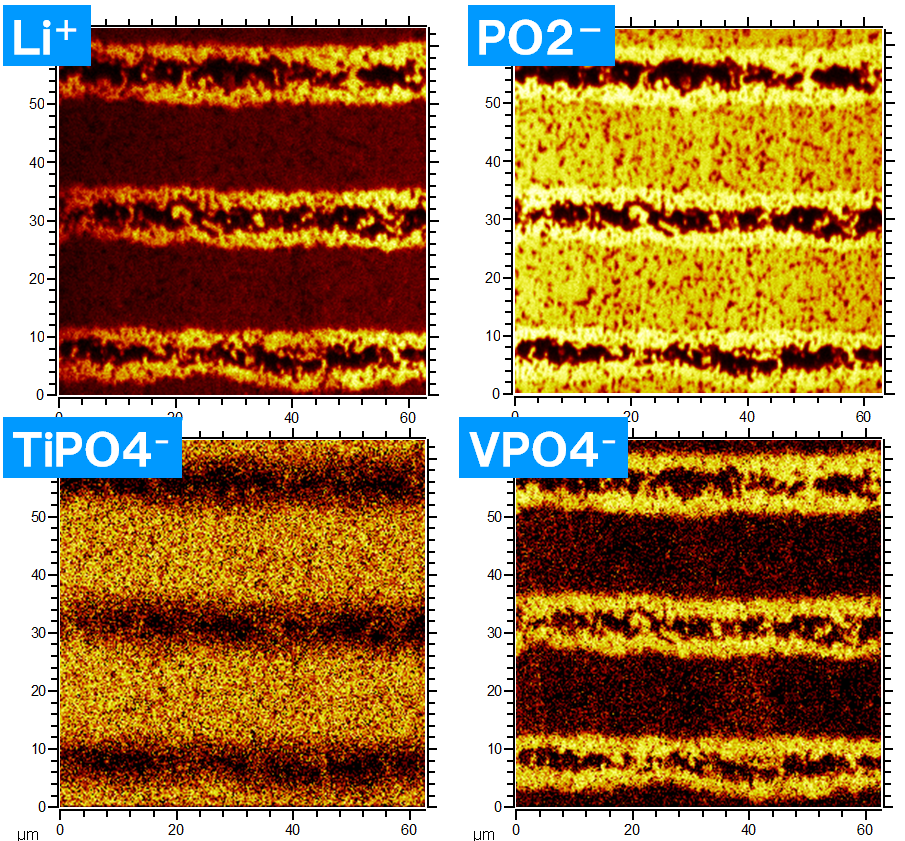

断面EDXマッピング&TOF-SIMSイメージング結果

断面EDXマッピング TOF-SIMSイメージング

・電池は電極が50層で構成され、電極間に固体電解質層が存在した。
・EDXにて活物質合材からはO、P、V、固体電解質層からはO、Al、P、Tiが検出された。
 TOF-SIMSにて活物質合材からLi、リン酸、VPO4が、固体電解質層からLi、リン酸、TiPO4が
 検出されたことから、本電池はリン酸バナジウムリチウム/リン酸チタンアルミニウムリチウム
 /リン酸バナジウムリチウムの全固体対称セルであると推測された。

酸化物系全固体電池でLiを含めた元素分布を評価可能。
