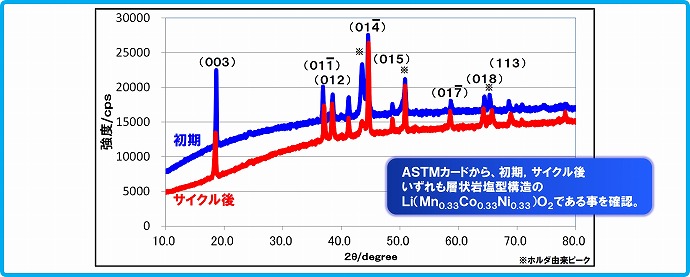

・初期、サイクル後いずれも層状岩塩型構造のLi(Mn_0.33Co_0.33Ni_0.33)O₂である事が確認された。
従って、サイクルに伴う結晶構造相転移は生じていないことが分かった。

・サイクル後では、放電状態にも拘わらず六方晶Ⅱの残存が確認された。（本来は六方晶Ⅰ）
⇒サイクル後では、Liイオンの挿入脱離反応が阻害された可能性がある。
