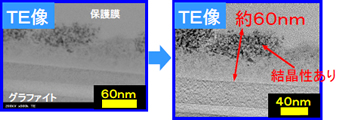

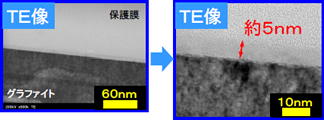

・高温保存によってSEI層が厚く成長しており，SEI層の一部に結晶性の領域が確認された。

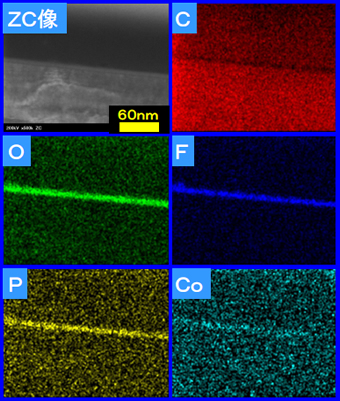

・未試験のSEI層には，電解質との反応物由来のC，O，F，Pが確認された。

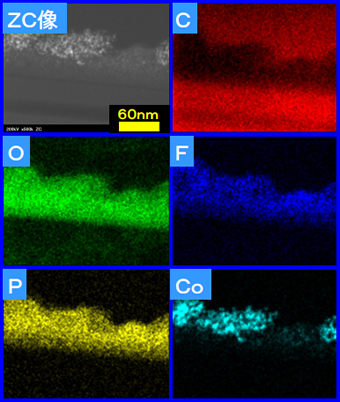

また，高温保存試験後には上記元素に加え，正極から溶出したCoの偏析が確認された。

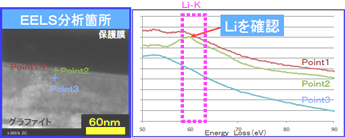

・EELS分析の結果，未試験，高温保存試験後いずれも，SEI層内にLiが存在した。

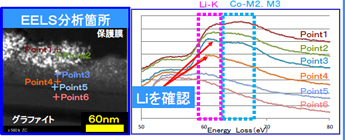

また高温保存試験後では，Coとグラファイトの間にLiの偏析が伺えた。
