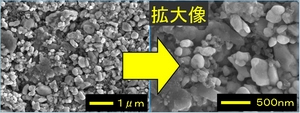

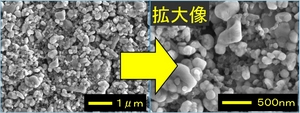

○SEM観察結果
表面形状に水準間で有意差は確認されなかった。

○TEM観察結果

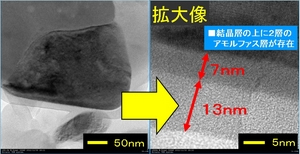

粒子は結晶性を有し、粒子表面のアモルファス層は、2層構造となっている事が確認された。

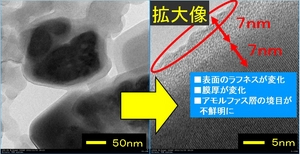

25℃サイクル後はアモルファス層表層が粗くなり、また膜厚が薄く、2層構造の境目が不鮮明になっていた。

○EELS分析結果
25℃サイクル後はFeのピークシフトが確認され、Oのピークが粒子表層に確認されなかった。
Pはピークシフトが確認されなかった事からLiFePO₄のPO₄構造は変化せず、FeO₆構造の変化が示唆された。
