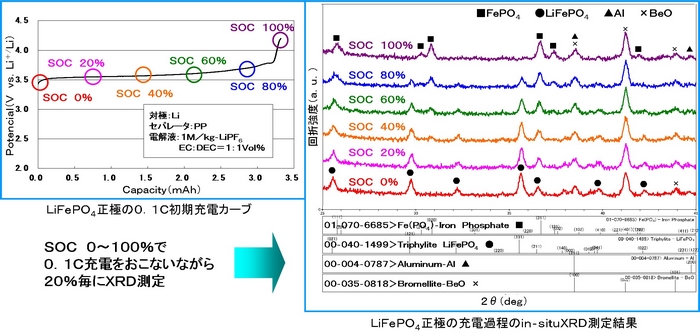

○in-situ測定結果
SOC 0%、20%では LiFeP04由来のピークのみが検出された。
SOC 40%、60%、80%では、LiFePO4とFePO4由来のピークが共存して検出され、充電過程が進行する
につれ、LiFePO4由来のピーク強度は減少し、FePO4由来のピーク強度は増加した。
SOC 100%では、FePO4由来のピークのみが検出された。

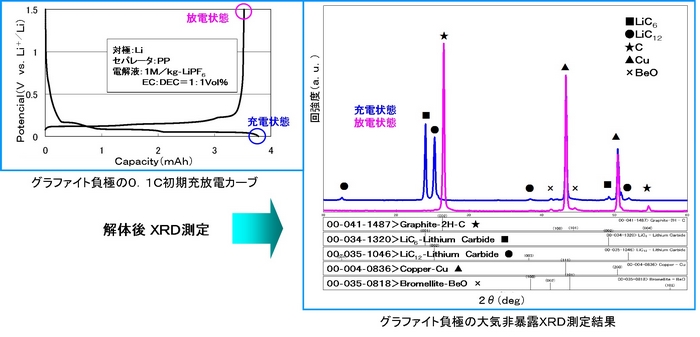

○ex-situ測定結果
充電状態の試料では、LiC6、LiC12に由来する結晶性ピークが検出され、放電状態の試料
では、グラファイト由来のピークのみが検出され、LiC6、LiC12に由来するピークは検出されなかった。
