事例11 | EPMA分析(WDX分析)によるPbフリーはんだマッピング分析

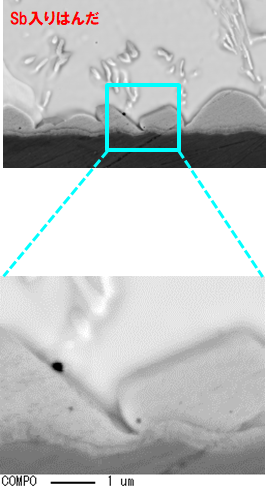

マッピング分析エリア

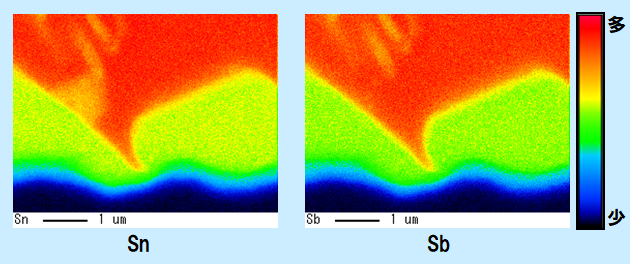

EDXマッピング

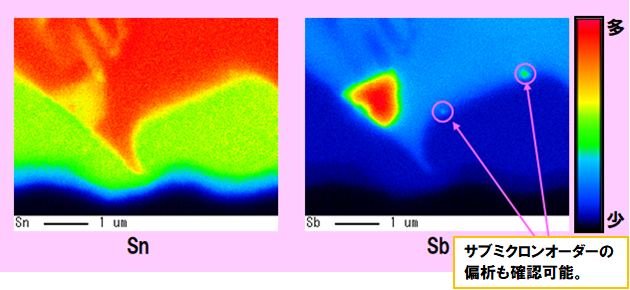

WDXマッピング
結果
・EDXでは近接するSnとSbのピークを分離できないため、Sbの分布状態を正しく可視化できない。
・WDXではSnリッチ相中にSbが偏析している様子が確認できた。
