ここから本文

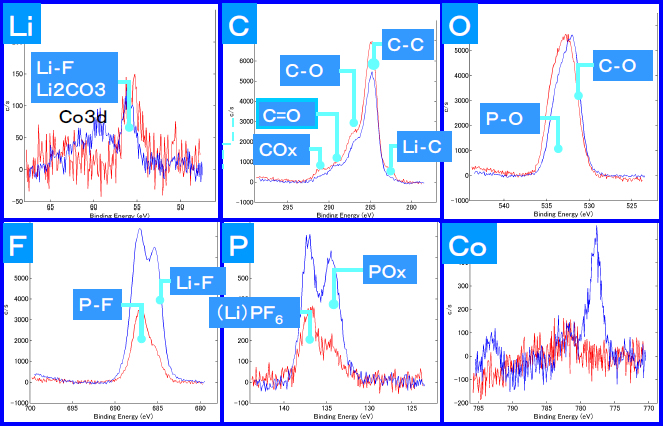

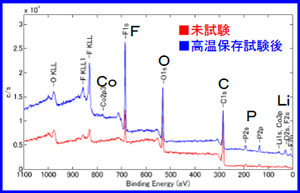

・未試験ではLi,C,O,F,Na,Pが検出され、高温保存試験後では、更に正極由来のCoが検出された。 また状態解析の結果、高温保存試験に伴うP‐O成分の増加を確認した。
・深さ方向分析の結果、高温保存試験に伴い、表面にLiF/LiO富裕層が形成される事を確認した。
