装置１０ ｜ 強度評価試験装置

種々の条件下で測定対象物の破断強度や接合強度、引張強度等を測定する。

装置概要

[オートグラフ] AGS－J 10kN	[マイクロオートグラフ] MST－I	[マイクロサーボ] MMT－101NVー10

分析事例

サンプルの大きさや、材質、評価内容によって装置選定を行い、データ取得を行う。

オートグラフによる 『はんだ材の引張強度評価』

　サンプル大きさ：6mm x 10mm x 60mm(W x T x L)

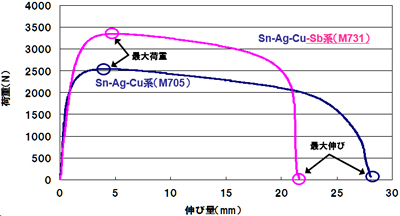

横軸：はんだの伸び量 縦軸：伸び量に対して必要な荷重 縦軸：数値大＝高強度 　　　数値少＝低強度 横軸：数値大＝よく伸びる。 　　　数値小＝全然伸びない。 Sb添加により、 強度は高く、伸びは小さくなる。

組成変化に伴う物性変化が評価可能。

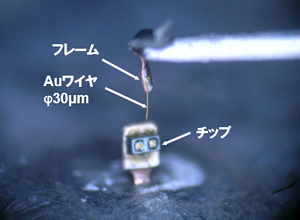

マイクロオートグラフによる 『Auワイヤ接合強度評価』

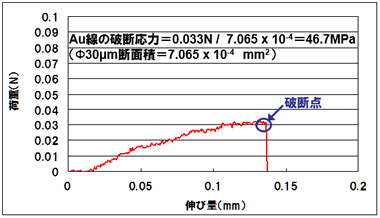

ネック部から破断しており、ボンディング部の強度は 問題無いと判断。	Au W/BやAl W/B、その他はんだ接合等の 接合強度を測定することが可能。

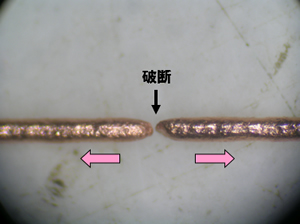

マイクロサーボによる 『Cuワイヤの高温引張強度評価』

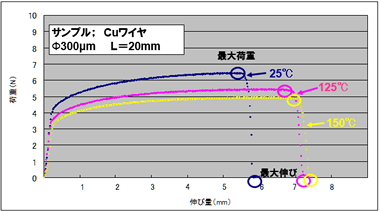

高温になるほど破断荷重は低下し、伸び量は大きくなる。	Au,Al, Cuワイヤやその他金属端子等の 各温度条件による強度を測定することが可能。
